氣相色譜儀 型號：GC-2090
氣相色譜儀工作原理
氣相色譜分析技術是一種多組分混合物的分離、分析的技術。它主要利用樣品中各組份的沸點、極性及吸附系數在色譜柱中的差異，使各組份在色譜柱中得到分離，并對分離的各組分進行定性、定量分析。
氣相色譜儀以氣體作為流動相（載氣），當樣品被送入進樣器并氣化后由載氣攜帶進入填充柱或毛細管柱，由于樣品中各組份的沸點、極性及吸附系數的差異，使各組份在柱中得到分離，然后由接在柱后的檢測器根據組份的物理化學特性，將各組份按順序檢測出來，最后通過網絡送至色譜工作站，由色譜工作站將各組份的氣相色譜圖記錄并進行分析從而得到各組份的分析報告。其工作原理簡圖如下圖所示：
GC-2090氣相色譜儀特點
采用了技術先進的百兆/千兆以太網通信接口、并內置IP協議棧、使儀器可以通過企業內部局域網、互聯網實現遠距離的數據傳輸；方便實驗室的架設、簡化實驗室的配置、方便分析數據的管理；
儀器內部設計3個獨立的連接IP地址，可以連接到工作電腦（實驗室現場）、分管電腦（如質檢科、生產部等）、以及高管電腦（如環保局、技術監督局等），需要時可實時監控儀器的運行以及分析數據結果；
儀器配備的工作站可以同時支持多臺色譜儀接入，實現數據處理以及儀器反向控制，簡化文檔管理；
儀器可以通過互聯網連接到生產廠家，實現遠程診斷、遠程更新等（需用戶設置）；
儀器配備的8吋彩色液晶觸摸屏，支持熱插拔，可作手持控制器使用；
儀器采用了多處理器并行工作方式，使儀器更加穩定可靠；可選配多種高性能檢測器選擇，如FID、TCD、ECD、FPD和NPD，zui多可同時安裝三個檢測器，滿足復雜樣品的分析需求。
儀器采用模塊化的結構設計，后期維護簡單方便。
全新的微機溫度控制系統，控溫精度高，可靠性和抗干擾性能優越；具有八路完全獨立的溫度控制輸出，可實現二十階程序升溫，具有柱箱自動后開門系統，近室溫控制能力得到提高，升/降溫速度更快；
儀器配置先進的電子流量控制單元（EFC）、電子壓力控制單元（EPC）實現了氣路的數字化控制，大大提高了儀器的穩定和分析結果的重現性；
色譜機內置低噪聲、高分辨率24位AD電路，并具有基線存儲、基線扣除的功能。
標配的工作站適于WinXP 、Win2000、Win7、Win8、Win10等操作系統。
具有完全自主知識產權的色譜儀微機系統具有MODBUS/TCP的標準協議，可以對接DCS系統。
【主要技術指標】
操作顯示：8寸彩色液晶觸摸屏
溫控區域：8路
溫控范圍：室溫以上4℃～450℃，增量： 1℃， 精度：±0.1℃
程序升溫階數：20階
程升速率：0.1～60℃/min
氣路控制：全電子壓力(EPC)、電子流量（EFC）控制
量程：0～100Psi（壓力）；0～1000mL/min（流量）
分辨率：0.01Psi（壓強）；0.01 mL/min（流量）
外部事件：8路；輔助控制輸出2路
進樣器種類：填充柱進樣、毛細管進樣、六通閥氣體進樣、自動進樣器
檢測器數目：3個（zui多）；FID、TCD、ECD、FPD和NPD任選
啟動進樣：手動、自動可選
通信接口：以太網：IEEE802.3
【檢測器技術指標】
氫火焰離子化檢測器（FID）
檢測限： ≤1Pg
基線噪聲： ≤1PA
基線漂移： ≤1PA/30min
線性范圍： ≥106
熱導檢測器（TCD）
靈敏度： S≥6000mV?ml/mg(正十六烷)
基線噪聲： ≤20μV
基線漂移： ≤30μV/30min
線性范圍： ≥104 電子捕獲檢測器(ECD)
檢測限： ≤1×10-13g/ml（丙體六六六-異辛烷溶液）
基線噪聲： ≤0.03mV
基線漂移： ≤0.2mV/30min
線性范圍：103
放射源：63Ni
火焰光度檢測器(FPD)
檢測限： (S)≤5×10-11g/s 、
P)≤1×10-12g/s；
基線噪聲： ≤3×10-13A
基線漂移： ≤2×10-12A/30min
線性范圍： 對硫≥102、對磷≥103

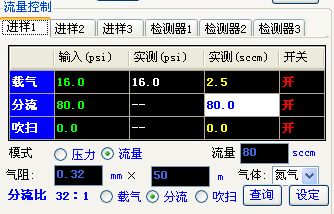

【 EPC、EFC 控制系統】
GC2090氣相色譜儀全系配置EPC、EFC 控制系統，該系統是采用高精度的比例閥、壓力傳感器、流量傳感器而設計制造的氣體微流量控制系統。相比于傳統的機械閥控制方式，她大大提高了氣體的壓力、流量控制精度，提高了儀器的自動化水平，消除了傳統的機械閥無法溫度補償?shù)牟蛔?，從而提高了儀器的整體性能！

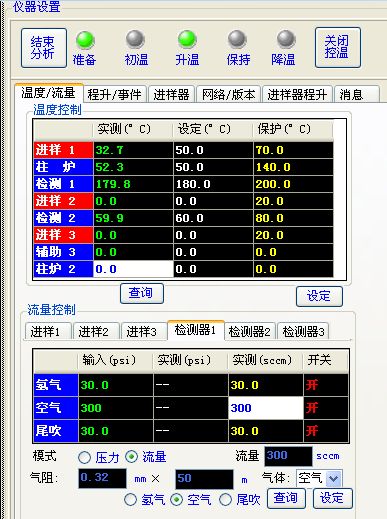

【反控色譜工作站】
不同于一般的氣相色譜儀，它需要一個 10/100M 的自適應網絡環境（當需要通過互聯網遠程數據傳輸時，還需要互聯網的接入服務）以及一套已經裝了中文 Windows2000、XP、win7、win8 操作系統的計算機。
構建網絡環境非常簡單。如果用戶的實驗室已經具備了網絡環境（本網絡環境還有 IP 剩余的情況下），則可以直接用網線將儀器接入這個網絡。如果用戶的實驗室沒有網絡或有意將儀器的網絡與辦公網絡隔離時，可采用交換機、HUB 等構建一個的網絡。交換機、HUB 等可以在當?shù)氐挠嬎銠C商店采購，也可以在儀器訂購時由廠家或經銷商代為采購。
反控色譜工作站能對GC2090主機內任何參數進行修改及設定。
【操作注意事項】
儀器工作時或關機后一段時間內，儀器的進樣器、檢測器、柱箱及后出風口等部件會有一定的高溫，應避免與其接觸以防止燙傷。如需更換部件，一定要待儀器溫度降低以后或使用保護措施后進行！
要注意儀器降溫時排出的灼熱氣體，防止燙傷；
儀器背面嚴禁放置易燃物品，以免排出的灼熱氣體點燃易燃物品！
聚氯乙烯等氣路管道應避開儀器的后出風口，避免排出的灼熱氣體熔化氣源管路造成危險！氣源危險:
對于儀器所使用的氣瓶、氣源，應遵循有關的氣瓶運輸、儲存、管理和安全使用規則。
