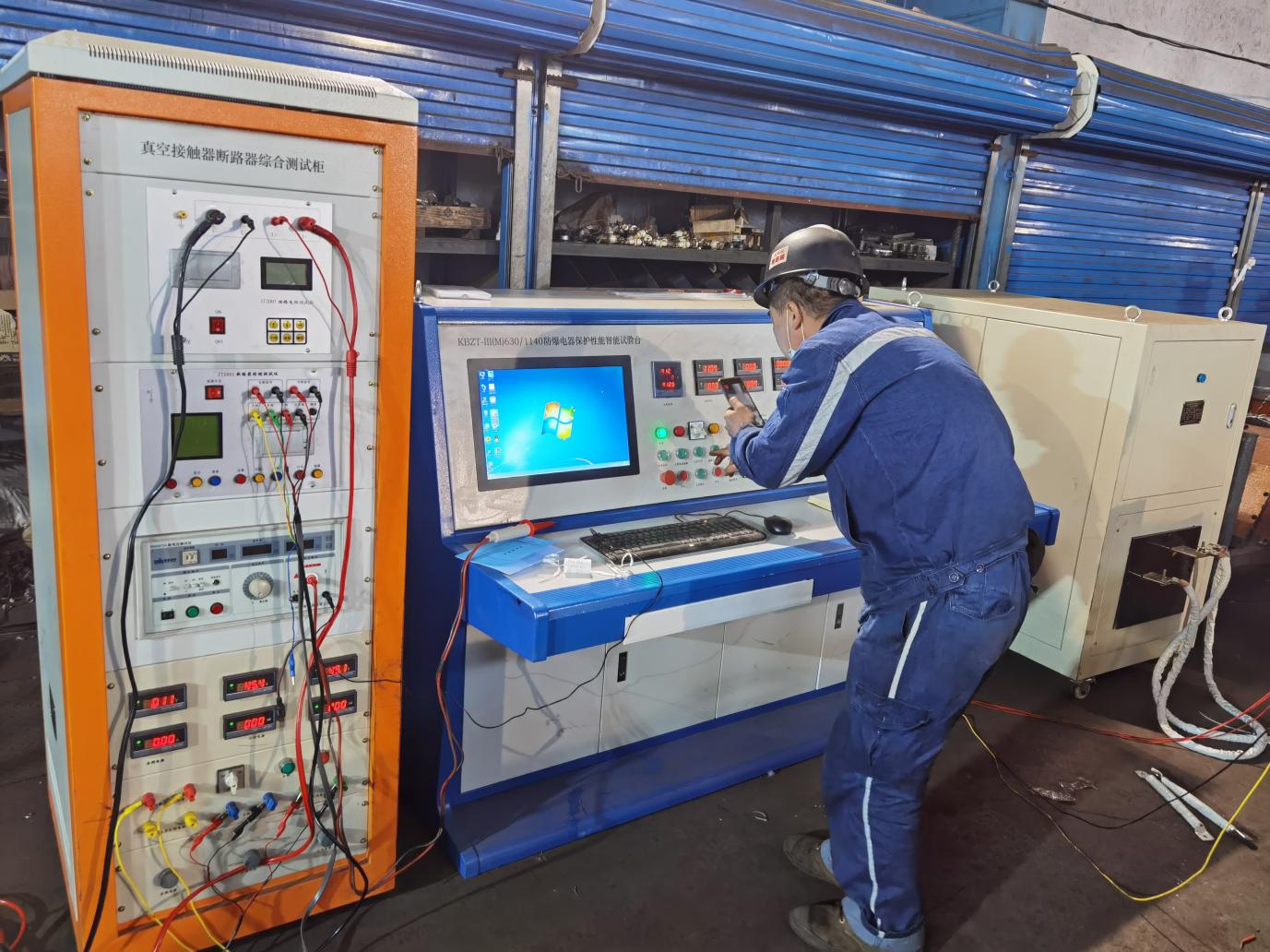

礦用防爆電器保護性能智能試驗臺

一、設備名稱:礦用防爆電器保護性能智能試驗臺
二、型號:KBZT-Ⅲ(M)630/1140
三、技術參數
1、電源:三相四線380V,三相試驗電源容量5kVA,輸出:1140V/660V/380V/100V/36V 0~1254V可調;
2、單磁路容量30kVA,輸出電壓9V;
雙磁路容量60kVA,輸出電壓18V;
電流分檔測量:0-6500A可調、精度0.5級
3、長時電流:630A(單相);
4、最大短時輸出電流為6300A(2s);
5、漏電電阻整定范圍為0~100K;
6、1K漏電流測量范圍:0~2000mA
7.模擬絕緣電阻:0~99.9KΩ
8、毫秒計時儀范圍為999.999s,最小計時1ms;
9、零序電壓輸出:0~127V;
10、零序電流輸出:0~20A。
11.模擬對地電容:0.22μf/相、0.47μf/相、1.0μf/相;
12、三相同期測試范圍:0—99.9ms;包括動作時間,分合閘同步時間、觸頭彈跳次數、精確度0.1%,分辨率0.1 ms。
13、分、合閘時間測試范圍:0—99.9ms。
14、真空接觸器和起動回路電阻自動測試,測試量程20mΩ—20KΩ,分辨率1μΩ.
15、采用高壓法判斷真空開關管的真空特性。
16、開關綜合保護器的過載、短路、斷相、漏電閉鎖技術參數測定,動作
時間計 時控制范圍:0.001s—9999.9s。
17、電容補償電流:0~2000mA;
18、直流穩壓電源:輸出雙回路0-30V可調
19、真空度(耐壓)測試:0-30KV,連續可調
20、配置20MHz雙蹤示波器,2MHz信號發生器。
四、技術要求
1、試驗臺具有智能控制與測量功能,由CPU控制實現電流設定與自動調節,并內置計時器、可調電阻、電阻測試儀等,能按各自產品標準的要求,完成饋電開關、電磁起動器、照明信號綜保、等各類開關電器的過載﹑短路、斷相、漏電閉鎖、漏電動作﹑1K電阻漏電、欠壓、過壓和短路動作時間﹑電容補償率等出廠檢驗及部分型式檢驗(包括1000A以下的溫升試驗)。
2、試驗電流的參數設定分為手動和自動兩部分,可以手動調節電流的大小或通過觸摸屏設定電流大小,試驗臺可自動完成電流測試,自動記錄通電時間;在試驗過程中,由于電源電壓的波動或試品接觸電阻的影響造成電流的波動,試驗臺可以根據初始設定的電流值自動調節,以保證電流的穩定輸出。
3、試驗臺具備電阻/時間測量儀,以滿足試品保護器的動作電阻輸出及動作時間測量。
4、試驗臺具備BGP、KBZ、BKD、QJZ、QBZ五系列真空開關大電流保護特性試驗(過載、短路、斷相)。
5、試驗臺的大電流發生器分為小于500A和大于500A兩個量程,可根據不同的電流等級的試品要求進行切換。電流表最小讀數為1A,電流互感器、電流表的精度為0.5級。
6、試驗臺配以全漢字文本顯示器,可顯示所有試驗項目的試驗數據并帶打印機實時打印。顯示儀表隨機一套備用。
7、操作臺顏色為天藍色,表面平滑,易于清潔。
8、配齊維護時應用到的工具四套、內部除塵工具兩套。
9、所有開關整機低壓大電流過載、短路、斷相保護性能試驗及電流參數整定。
10、真空接觸器、斷路器三相吸合同步性檢測。
11、真空接觸器開關管真空度(耐壓值)的測定。
12、試驗臺具備BGP、KBZ、BKD、QJZ、QBZ五大系列真空開關漏電保護、過載、短路、斷相保護的固有分閘時間測試功能并能記錄自動打印。
